摘要：通過電性能測試與掃描電子顯微鏡(SEM)、電感耦合等離子光譜(ICP)、X射線衍射(XRD)，能譜定量分析(EDS)等方法對外殼發生腐蝕的鋁殼鋰離子動力電池和正常電池進行了研究，并分析了腐蝕發生的條件。研究發現，腐蝕電池在循環、存儲以及放電倍率等性能上有明顯下降，分析表明當電池內部負極耳與鋁殼內壁接觸并經過半年以上的放置或者使用時，有可能會發生腐蝕反應，腐蝕首先發生在鋁殼內壁，然后逐步發展到鋁殼外側，腐蝕產物主要是Li₂CO₃和鋁鹽。

關鍵詞：鋰離子動力電池;鋁殼;殼電壓;腐蝕

隨著環境污染的日益加劇，新能源產業越來越受到人們的關注。而鋰離子動力電池作為電動車的重要組成部分，其性能將直接影響著電動車的使用壽命，因而也引起了廣泛的關注。具有金屬外殼的鋰離子動力電池具有散熱性能好，機械強度高等優點，從而受到了廣大鋰電生產廠商的追捧。但在電池內部，有時由于生產過程的原因，正負極可能會與金屬殼直接接觸，在某些條件下會破壞原來的鈍化膜，進而造成電池的失效。因此，搞清鋰離子動力電池內部發生的腐蝕反應，對于提高鋰離子電池的壽命和安全性都具有重要的指導意義 。

  本工作對本公司量產的鋁殼鋰離子動力電池進行研究，分析了腐蝕反應發生的條件，并采用掃描電子顯微鏡(SEM)、電感耦合等離子光譜(ICP)、X射線衍射(XRD)，能譜定量分析(EDS)等分析手段對腐蝕反應進行了深入研究，并對實際生產過程進行了指導。

1 試驗

   從本公司量產放置半年以上的7.5Ah鋁殼鋰離子動力電池中挑出鋁殼外側具有明顯腐蝕痕跡的電池8只，正常電池8只。其中，電池正極材料為磷酸鐵鋰，負極材料是人造石墨，隔膜為25μm聚丙烯多孔單層隔膜，電解液為1 mol/L LiPF6/EC+EMC+DMC（體積比1：1：1）。

   將5只腐蝕電池和5只正常電池分別進行充放電循環性能測試（各1只）、滿電存儲性能測試（各3只）和放電倍率測試（各1只）。對進行循環測試的兩只電池同時監測正極與負極、正極與鋁殼、鋁殼與負極在充放電過程中的電壓變化，電流為7.5A(1C)，充放電電壓范圍為2.0~3.65V，恒流恒壓充電，截止電流0.05C。試驗所采用的設備為美國Arbin公司的ARB-EVTS 164463-G。試驗溫度為（25±2）℃，相對空氣濕度40~60%，設備自動采集記錄數據。再取一只腐蝕電池在干燥環境中（空氣濕度≤2%）進行解剖，并對金屬腐蝕部位用SEM、XRD以及EDS等手段進行分析，確定腐蝕產物;同時解剖一塊正常電池，對金屬殼內壁用SEM和EDS進行分析，同時將兩塊電池的殘留電解液用玻璃小瓶密封，用ICP對電解液中鋰元素的含量進行分析。

2 結果與討論

2.1 電池的充放電曲線以及循環測試

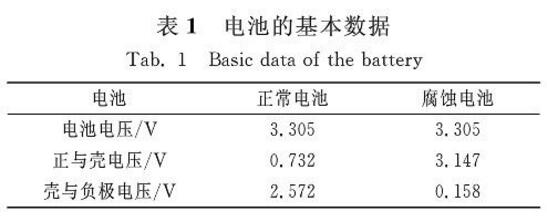

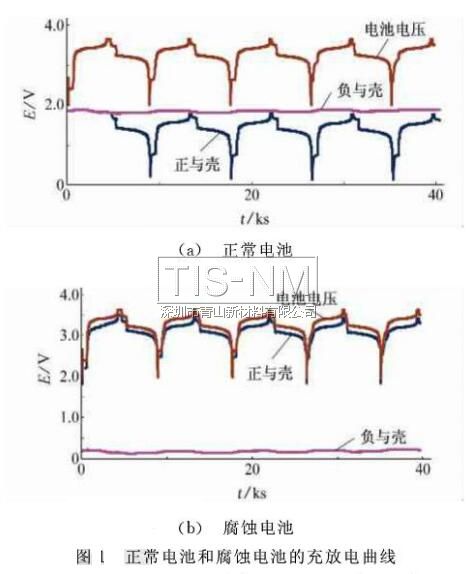

    表1 為正常電池和腐蝕電池的基本數據。圖1為正常電池和腐蝕電池的充放電曲線。圖2為正常電池和腐蝕電池的循環性能測試結果。從圖1中可以看出，正常電池和腐蝕電池在充放電曲線上無明顯差異。隨著充放電的進行，正極材料中的鋰離子在脫嵌、嵌入負極的過程中，殼體的電位始終保持穩定。從表1中可以看出，腐蝕電池的鋁殼與負極之間的電壓較低。對于正常電池，正極與殼體在充放電過程中的電壓在0.2~1.8V之間變化，殼體與負極在充放電過程中的電壓變化區間很小，在1.6~1.7V之間;對于腐蝕電池，正極與殼體在充放電過程中的電壓在1.7V~3.5V之間變化，殼體與負極在充放電過程中的電壓變化 在0~0.2V之間，與鋰在石墨中的嵌入-脫嵌電位重合（Li⁺/Li）。

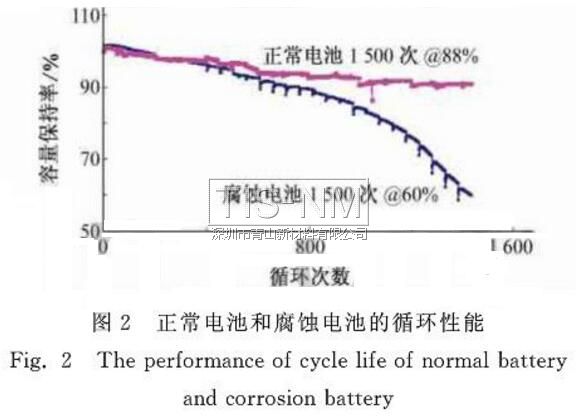

圖2為正常電池和腐蝕電池的循環性能測試結果。由圖2可見，在前400次循環中兩只電池的容量保持率趨于一致，而在400次循環后，腐蝕電池的循環性能下降逐漸明顯，正常電池在循環1500次后容量保持率為88%，而腐蝕電池循環在1500次后容量保持率僅有60%，這說明隨著循環的進行，有部分活性鋰離子并沒有嵌入石墨負極中，而是可能嵌入到了金屬鋁殼中，從而導致鋁殼與負極電位強制平衡，消耗了正極的活性物質，進而導致循環性能的下降。

2.2 電池存儲以及放電倍率的比較

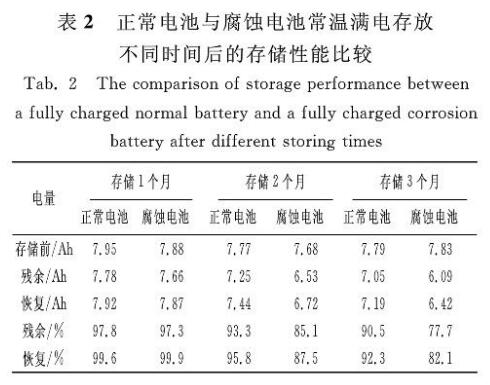

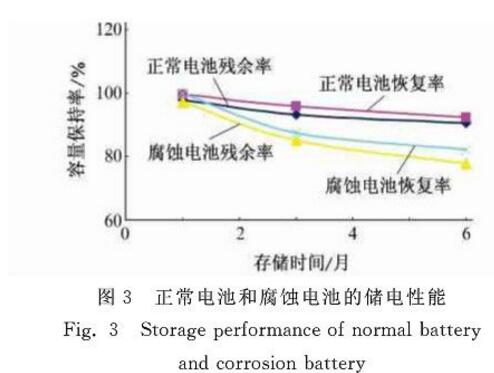

   將正常電池以及腐蝕電池進行1個月、3個月、6個月的滿電存儲，對試驗到期的電池進行殘余容量以及恢復容量的測試，結果見表2和圖3.

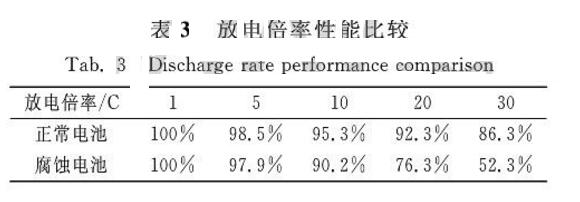

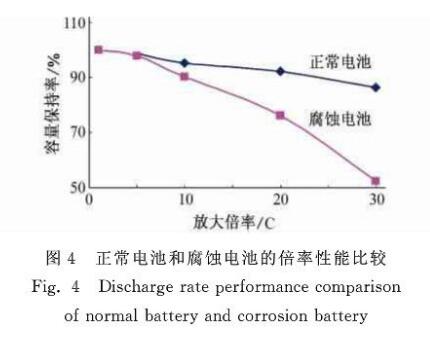

    從表2和圖3中可以看出，正常電池和腐蝕電池在滿電存儲一個月的情況下，殘余容量與恢復容量無差別，隨著存儲時間的延長，腐蝕電池的殘余容量和恢復容易逐漸降低。從表3和圖4可見，在5C以下的倍率放電時，正常電池和腐蝕電池的性能沒有明顯差別。而當電流逐漸增大到10C以上時，腐蝕電池的放電倍率性能逐漸下降。由此可以看出，電池經過腐蝕后會嚴重影響電池的性能，降低了電池的使用壽命。

2.3電池解剖分析

   將正常電池和腐蝕電池充滿電，在解剖前對兩塊電池進行X-Ray照射，觀察內部結構，然后在干燥環境中對腐蝕電池和正常電池進行解剖分析，將腐蝕的鋁殼以及正常的鋁殼進行SEM、EDS、XRD分析，對兩只電池的殘留電解液進行ICP分析，結果見圖5~8.

由圖5可見，腐蝕電池的負極耳與鋁殼內壁有明顯接觸，在電池的使用或者存儲過程中，腐蝕反應先發生在鋁殼的內壁，隨著時間的增長，腐蝕反應進一步深入，導致鋁殼內壁腐蝕反應逐步發展到鋁殼外側，因此鋁殼外側可以目測到腐蝕痕跡。

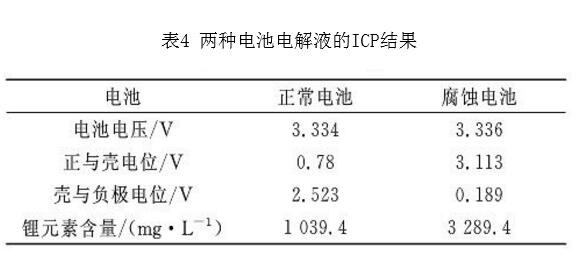

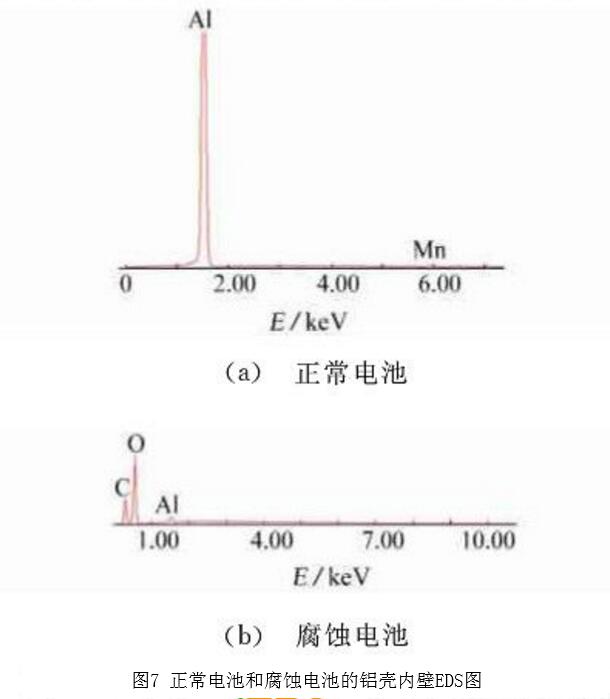

  從圖6中可以看出，正常電池的鋁殼內壁光滑平整，紋路清晰，而腐蝕電池經過解剖，發現負極耳與鋁殼內壁接觸處已開裂，SEM圖則表明腐蝕部位充滿了網狀結構。同時，通過EDS可以看出，正常電池的鋁殼只檢測出鋁元素，而鋁殼內壁發生腐蝕的部分則檢測出碳和氧元素，這說明鋁殼發生了腐蝕反應。為了推斷腐蝕反應是如何發生的，在干燥環境中將鋁殼的腐蝕部位刮下少量腐蝕粉末做XRD檢測，同時將兩只電池的殘留電解液進行ICP測試，結果見表4。

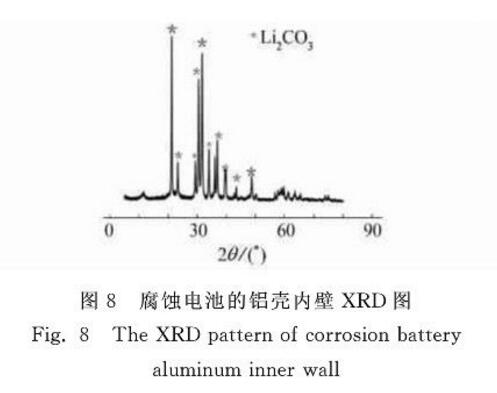

  通過軟件擬合，腐蝕部位的主要成分為Li₂CO₃，剩下的峰屬于[Al₂Li(OH)₆]₂CO₃。同時，腐蝕樣品溶解后用pH試紙檢測后發現呈強堿性。腐蝕過程推測如下：當電池的負極組或者負極耳與電池殼接觸時，在電池充放電或者存儲過程中，鋰離子通過電解液可能會優先嵌入鋁殼中，產生嵌鋰的鋁化合物，同時從表4中的數據可以看出，腐蝕電池電解液中鋰元素的含量明顯高于正常電池，這些鋰元素的存在形式包括鋰離子和鋰音質。由于金屬鋁的晶格八面體空隙大小與Li+相近，極易與Li+形成金屬間隙化合物，假如金屬鋁晶格中所有的八面體都嵌入Li+，形成化學式為LiAl的合金。隨著嵌鋰的深入，逐步反應生產氧化鋰、氫氧化鋰，所以腐蝕樣品溶解后呈堿性，隨著腐蝕反應的進一步發生，鋰單質、氧化鋰、氫氧化鋰以及嵌鋰的鋁化合物與空氣中的二氧化碳反應生成Li₂CO₃和少量的[Al₂Li(OH)₆]₂CO₃，此時電池將逐漸失效。

3 結論

  （1）通過對正常電池和鋁殼外側具有明顯腐蝕痕跡的電池經過性能測試后可知，腐蝕電池在循環、存儲、倍率等方面均有一定程度的下降;

  （2）通過對腐蝕后的鋁殼鋰離子動力電池解剖后發現，腐蝕反應發生的原因是負極耳與鋁殼內壁發生接觸，此時鋁殼與負極之間的電壓較低，腐蝕反應先從鋁殼內部發生，經過一段時間后，腐蝕逐步反應到鋁殼外側;

  （3）對腐蝕部位做XRD、EDS、SEM以及對殘留電解液做ICP表明，腐蝕反應發生的最根本的原因可能是鋰離子與鋁金屬發生了嵌入反應，繼而導致電池的失效，故下一步將重點研究如何保護鋁殼內壁，避免嵌入反應的發生，同時將制定出合理的殼電壓（鋁殼與負極之間的電壓）范圍，將有腐蝕風險的電池及早分選出來，提高產品合格率。（作者：力神電池股份張娜，李楊）
